Picatinny rails

Een Picatinny rail is een scopebasis die je op de kast van je geweer schroeft. Het geeft je een standaardinterface voor montageringen, red dot vizieren en andere accessoires. Zodra de rail gemonteerd is, kun je elke optiek met een Picatinny basis of Picatinny ringen monteren en deze langs de rail verplaatsen om de juiste eye relief in te stellen. Je kunt kiezen uit rails van JK-N, CZ, Contessa, Toni System, CJ Manufactory, Davika en Ascalon Arms, waarvan de meeste zijn gemaakt voor specifieke CZ- en Brno-geweren.

Rails voor je geweer

Een rail moet passen op de bovenkant van je kast en op de positie van de schroefgaten. Open de collectie voor je geweer:

• CZ 457 Picatinny rails
• CZ 455 Picatinny rails
• CZ 452 Picatinny rails
• CZ 600 Picatinny rails

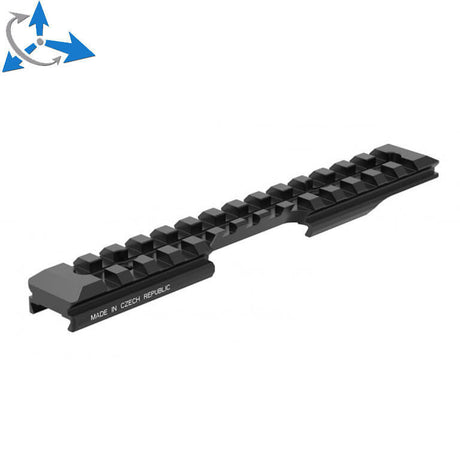

• ZKM 451 Picatinny rails
• ZKM 452 Picatinny rails
• ZKM 456 Picatinny rails
• Brno Combo Picatinny rails

Sommige geweren vereisen extra aandacht:

• CZ 457: de right hand- en left hand-versies hebben verschillende rails nodig. JK-N maakt left hand-rails, vlak en met 25 MOA.

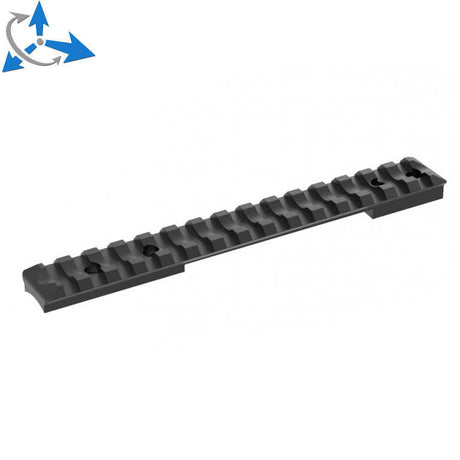

• CZ 600: de rail hangt af van de lengte van de bovenkast, die afhangt van het kaliber. De korte rail past op de .223 Rem- en 7.62x39-geweren. De medium rail past op de .308 Win-, .243 Win-, 6 mm Creedmoor- en 6.5 mm Creedmoor-geweren. De lange rail past op de .30-06 Springfield-, .270 Win-, .300 Win Mag- en 8x57 IS-geweren.

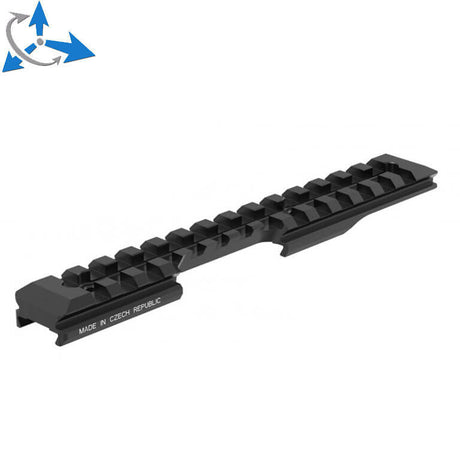

• Brno ZKM 452: JK-N maakt rails voor zowel de 11 mm- als de 16 mm-dovetail. De 16 mm-rail past ook op de ZKM 456.
• Brno Combo: de JK-N rail is gemaakt voor het monteren van een red dot vizier.

Rail of dovetail-ringen

Veel randvuur-CZ-geweren, zoals de CZ 457, hebben een 11 mm dovetail op de kast. Je kunt een scope direct op de dovetail monteren met dovetail-ringen, zie Montageringen met dovetail-basis. Een Picatinny rail voegt een extra stap toe, maar geeft je meer mogelijkheden. Je kunt alle Picatinny ringen of montages gebruiken, je kunt een helling kiezen en je kunt optiek tussen geweren verplaatsen die allemaal een Picatinny rail hebben.

Vlakke of schuine rail

Een vlakke rail heeft geen helling, wat wordt aangegeven als 0 MOA. Een schuine rail is aan de achterkant hoger dan aan de voorkant. De helling kantelt de scope omlaag richting de monding en geeft je meer elevatieverstelling voor lange afstanden. De helling wordt in MOA aangegeven in de productnaam. Voor de CZ 457 kun je kiezen uit rails met 0, 15, 20, 25 of 35 MOA. Voor de CZ 455 en CZ 600 kun je kiezen uit vlakke rails of rails met 25 MOA.

Voor de jacht en normale schietbaanafstanden is een vlakke rail de eenvoudige keuze. Als je op lange afstand schiet en geen elevatie meer over hebt op je scope, kies dan een schuine rail.

Staal of aluminium

• Staal rails komen van JK-N, Contessa en CJ Manufactory. Ze zijn sterk en bestand tegen slijtage door herhaald monteren. De JK-N rail voor de CZ 457 heeft een antireflecterende afwerking en volgens JK-N de strakste passing van alle CZ 457 rails.
• Aluminium rails komen van CZ en Toni System. Ze zijn lichter.

De rails worden gemaakt in Tsjechië (JK-N, CZ, CJ Manufactory, Ascalon Arms) en Italië (Contessa, Toni System).

Andere rails en adapters

• Blaser rail voor de CZ 457: de stalen basis van CJ Manufactory zet de 11 mm dovetail om naar de Blaser-interface. U kunt vervolgens Blaser-montages met snelhendel gebruiken en wisselen tussen richtkijkers, bijvoorbeeld een dag- en een nachtrichtkijker, zonder de montage te verwijderen.
• Picatinny rail voor M-Lok: de rail van Ascalon Arms maakt van een M-Lok-sleuf een Picatinny-interface. Hij is gemaakt van 7075 aluminium met een hard geanodiseerde afwerking.
• Zijrails voor de CZ Bren 2: originele CZ zijrails voor 11 inch modellen, verkocht als een paar.
• Picatinny rail voor Davika mounts: een basis gemaakt volgens de STANAG 4694-standaard die een Picatinny-interface toevoegt aan Davika richtkijkermontages en montageringen.

Ringen en montages voor uw rail

Zodra de rail is gemonteerd, kiest u ringen op basis van de buisdiameter van uw richtkijker. U kunt Picatinny-ringen krijgen van JK-N in roestvrij staal met een hendel of een schroefmoer, van Contessa in staal, en van Davika in 7075-T6 aluminium, inclusief QD Ergo mounts en cantilever mounts die de richtkijker naar voren verplaatsen. JK-N maakt ook een aanpasbare ringmontage voor 1 inch, 30 mm en 34 mm buizen, en een polymeerreductie van 30 mm naar 1 inch. Bekijk 30 mm Picatinny montageringen, 34 mm Picatinny montageringen en 1 inch Picatinny montageringen [25.4mm].

Installatie

U kunt thuis een Picatinny rail monteren. U hebt een momentsleutel en de juiste bit voor de schroeven nodig. De schroeven worden met de rails meegeleverd.

1. Ontlaad het geweer.
2. Maak de schroefgaten in de kast schoon en ontvet de schroeven.
3. Plaats de rail op de kast. Bij de CZ 600 rails plaatst u de langere schroeven achteraan en de kortere schroeven vooraan.
4. Doe een druppel medium schroefdraadborgmiddel op elke schroef.
5. Draai de schroeven gelijkmatig vast tot het aanbevolen aanhaalmoment.

Het aanbevolen aanhaalmoment staat in de productbeschrijving. Zo is het bijvoorbeeld 2 tot 2,5 Nm voor de stalen JK-N en Contessa rails. De CZ aluminium rails voor de CZ 457 en CZ 455 gebruiken 1,5 Nm voor M5-schroeven, 1 Nm voor M4-schroeven en 0,5 Nm voor M3-schroeven. Te veel aanhaalmoment kan de schroefdraad in de kast beschadigen, dus gok niet.

Gerelateerde collecties

Na de rail hebt u ringen of een montage nodig. Bekijk Montageringen en Richtkijkers. Voor een red dot vizier op een rail, bekijk Red dots met Picatinny basis.

Veelgestelde vragen

Kan ik thuis een Picatinny rail op mijn CZ-geweer monteren?

Ja. U hebt een momentsleutel en medium schroefdraadborgmiddel nodig.

1. Maak de schroefgaten en de schroeven schoon.
2. Plaats de rail op de kast.
3. Breng schroefdraadborgmiddel aan op elke schroef.
4. Draai de schroeven vast tot het aanhaalmoment in de productbeschrijving.

Moet ik voor mijn CZ een vlakke of een schuine rail kiezen?

Kies een vlakke rail voor de jacht en normale schietbaanafstanden. Kies een schuine rail, bijvoorbeeld 20 of 25 MOA, als u op lange afstand schiet en meer elevatie van uw richtkijker nodig hebt.

Past één Picatinny rail op meerdere CZ-geweren?

Slechts in enkele gevallen. Een rail moet overeenkomen met de kast en de schroefgaten, dus de meeste rails passen op één model. Uitzonderingen zijn de Contessa rail, die past op de CZ 452 en CZ 455, en de JK-N 16 mm rail, die past op de Brno ZKM 452 en ZKM 456.

Kan ik een red dot vizier op de Picatinny rail van mijn CZ-geweer plaatsen?

Ja. Kies een red dot vizier met een Picatinny-basis, of een red dot vizier op een Picatinny-montage. Schuif het vervolgens op de rail en draai de klem vast.
